HDビデオウォールコントローラーはどのように機能しますか？
May 16, 2025
最新のデジタルディスプレイソリューションの領域では、HDビデオウォールコントローラーは、複数の画面にわたる視覚コンテンツのシームレスでハイの定義プレゼンテーションを調整して、Unsung Heroesとして存在します。 HDビデオウォールコントローラーのサプライヤーとして、これらの驚くべきデバイスがどのように機能するかを理解するための旅に連れて行くことに興奮しています。
HDビデオウォールコントローラーの基本を理解する
その中心に、HDビデオウォールコントローラービデオ壁全体のビデオ信号の配布、スケーリング、およびアライメントを管理する特殊なハードウェアデバイスまたはソフトウェアソリューションです。ビデオウォールは、LCD、LED、または投影画面などの複数のディスプレイパネルの配置で、単一の大規模な視覚ディスプレイを作成するように構成されています。
HDビデオウォールコントローラーの主な機能は、コンピューター、メディアプレーヤー、カメラなどのさまざまなソースから入力し、ビデオウォールの個々のディスプレイにこれらの信号を処理および配布することです。このプロセスにより、ビデオ壁の全体的な画像が、個々のパネル間の目に見える縫い目や破壊なしに、統一された連続的な視覚として表示されることを保証します。
入力信号処理
HDビデオウォールコントローラーの操作の最初のステップは、入力信号の受信です。これらの信号は、それぞれが独自の形式と解像度を備えた幅広いソースから来ることができます。一般的な入力ソースは次のとおりです。
- コンピューター：プレゼンテーション、スプレッドシート、およびその他のオフィス関連コンテンツの表示に使用されます。通常、HDMI、DisplayPort、VGAなどの形式で信号を出力します。
- メディアプレーヤー：Blu-レイプレーヤーやストリーミングデバイスなど、エンターテイメントや広告の目的で高い定義ビデオコンテンツを提供します。
- カメラ：実際の監視および監視アプリケーションのために、カメラはライブビデオ信号をコントローラーに送ることができます。
入力信号が受信されると、HDビデオウォールコントローラーは、ビデオウォール全体に処理および配布できる形式に変換する必要があります。これには、信号スケーリング、カラースペース変換、解像度の調整などのタスクが含まれる場合があります。たとえば、入力信号の解像度は1920x1080の場合、ビデオウォールに最適なディスプレイのために異なる解像度が必要な場合、コントローラーはそれに応じて画像をスケーリングします。
信号処理とスケーリング
信号処理は、HDビデオウォールコントローラーの仕組みの重要な側面です。コントローラーは、入力信号を分析し、ビデオウォールの個々のディスプレイに分割および配布する方法を決定します。このプロセスには、いくつかの重要なステップが含まれます。
- 画像パーティション化：コントローラーは、入力画像を小さなセクションに分割し、それぞれがビデオ壁の特定のディスプレイに対応します。これにより、各パネルが全体の画像の正しい部分を受信することが保証されます。
- スケーリング：前述のように、コントローラーは、ビデオ壁の解像度に合うように入力画像をスケーリングする必要がある場合があります。これは、双線形補間やランコスの再サンプリングなどのさまざまなアルゴリズムを使用して、詳細を大幅に喪失することなく高品質の画像スケーリングを確保することができます。
- 色補正：ビデオウォール全体にわたって一貫した色の再現を確保するために、コントローラーは入力信号で色補正を実行する場合があります。これには、ビデオ壁の全体的な色プロファイルに合わせて、個々のパネルの色のレベル、コントラスト、明るさを調整することが含まれます。
出力信号分布
入力信号が処理され、スケーリングされた後、HDビデオウォールコントローラーは、ビデオウォールの個々のディスプレイに出力信号を配布します。これは通常、コントローラーのタイプとビデオ壁の構成に応じて、ケーブルとネットワーク接続の組み合わせを使用して行われます。
小さなビデオ壁の場合、コントローラーはHDMIやDisplayPortなどの直接ケーブル接続を使用して、各パネルに出力信号を送信することができます。ただし、より大きなビデオ壁または異なる物理的な場所にあるものの場合、コントローラーは、イーサネットや光ファイバーケーブルなどのネットワークベースのソリューションを使用して、信号を送信する場合があります。
信号分布に加えて、コントローラーは、ビデオ壁のすべてのディスプレイにわたって出力信号の同期も管理します。これにより、パネル間の可視的な遅延や不整列なしに、ディスプレイ全体で画像が一貫してシームレスに見えるようになります。
他のシステムとの統合

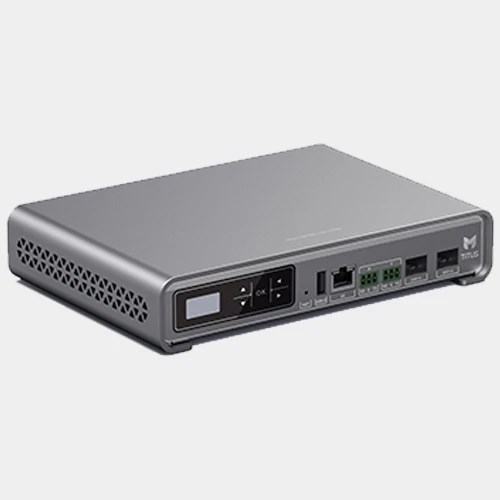

HDビデオウォールコントローラーを他のシステムと統合して、その機能と汎用性を高めることもできます。たとえば、統合できます10G KVMまたは1G KVMユーザーが単一のキーボード、ビデオ、マウス（KVM）コンソールから複数のコンピューターまたはデバイスを制御できるシステム。
KVMシステムと統合することにより、HD Video Wall Controllerは、ビデオウォールに表示されるコンテンツを管理および制御するためのより効率的で便利な方法をユーザーに提供できます。たとえば、ユーザーは異なる入力ソースを切り替え、表示設定を調整し、各コンピューターまたはデバイスに直接アクセスすることなく、KVMコンソールを使用して他の機能を実行できます。
ユーザーインターフェイスと構成
ほとんどのHDビデオウォールコントローラーには、ユーザーがビデオウォールの設定を構成および管理できるようにするユーザーとフレンドリーなインターフェイスが付属しています。このインターフェイスは、Webブラウザ、専用のソフトウェアアプリケーション、またはタッチ - 画面コントロールパネルを介してアクセスできます。
ユーザーインターフェイスを通じて、ユーザーは次のようなさまざまなタスクを実行できます。
- 入力ソースの選択：ビデオ壁に表示する入力ソースとそれらを配置する方法を選択します。
- レイアウト構成を表示します：ディスプレイの行数と列、ベゼル補償、アスペクト比など、ビデオウォールのレイアウトを定義します。
- 画像調整：ビデオ壁にある個々のディスプレイの明るさ、コントラスト、色、その他の画像設定を調整します。
- プリセット作成：さまざまな表示構成をプリセットとして保存および想起し、プレゼンテーション、広告、監視などのさまざまなシナリオを簡単に切り替えることができます。
REAL-世界アプリケーション
HDビデオウォールコントローラーは、以下を含む幅広い実際の世界アプリケーションで使用されます。
- コントロールルーム：輸送、エネルギー、セキュリティなどの業界では、コントロールルームはビデオ壁を使用して重要な操作を監視および管理します。 HDビデオウォールコントローラーは、複数の画面で実際のタイムデータとビデオフィードが明確かつ正確に表示されるようにします。
- 小売と広告：小売業者はビデオ壁を使用して顧客を引き付け、製品を宣伝します。 HDビデオウォールコントローラーは、ダイナミックとアイ - 広告コンテンツ、製品ビデオ、およびプロモーションメッセージの表示をキャッチすることを可能にします。
- エンターテインメント会場：スタジアム、劇場、コンサートホールは、ビデオ壁を使用して観客体験を向上させます。 HDビデオウォールコントローラーは、高解像度のビデオコンテンツを処理し、大規模なスケールディスプレイでシームレスな再生を確保できます。
HDビデオウォールコントローラーを選択する理由
HDビデオウォールコントローラーのサプライヤーとして、お客様の多様なニーズを満たすように設計されたさまざまな製品を提供しています。私たちのコントローラーは、パフォーマンス、信頼性、使いやすさで知られています。
- 高品質の信号処理：当社のコントローラーは、高度な信号処理アルゴリズムを使用して、入力信号が処理され、正確にスケーリングされ、高解像度とシームレスなビデオウォールディスプレイが表示されます。
- 柔軟な構成オプション：幅広い構成オプションを提供し、ユーザーがビデオウォールレイアウト、入力ソースの選択、およびその他の設定をカスタマイズして、特定の要件を満たすことができます。
- 統合機能：当社のコントローラーは、KVMシステム、メディアプレーヤー、制御ソフトウェアなど、他のシステムと簡単に統合でき、ユーザーに包括的で統一されたソリューションを提供できます。
- 優れたカスタマーサポート：お客様が当社の製品を最大限に活用できるように、技術支援、設置ガイダンス、トレーニングなど、優れたカスタマーサポートを提供しています。
購入と相談については、お問い合わせください
HDビデオウォールコントローラーの購入に興味がある場合、または当社の製品についてご質問がある場合は、お問い合わせください。当社の専門家チームは、お客様のニーズに合った適切なコントローラーを選択し、当社の製品とサービスに関する詳細情報を提供するのを支援する準備ができています。小売店用の小さなビデオ壁を設定している場合でも、大規模な制御室に設定している場合でも、要件を満たすソリューションがあります。
参照
- David Woodによる「デジタルサイネージとビデオウォールテクノロジー」。
- ジョン・スミスによる「マルチメディアディスプレイの高度な信号処理」。
